|
不知有没有同行有遇到这样的问题：
明明同批材料、同样的形状夹具、同样的热处理温度，但做出来的支架有的回弹很小、有的却“弹”得厉害。 最后追溯下来，问题不在工艺参数，而在设备——一个用的是箱式炉，一个用的是流态粒子炉。 那一刻我们意识到，镍钛热处理设备本身，可能是影响材料性能最隐秘、却最致命的变量之一。
为什么镍钛热处理设备这么关键？
镍钛材料的独特性能——形状记忆与超弹性——并非天生，而是“工艺养成”的。
它的“性格”很容易被热处理“教育”偏：
热处理温度、时间、冷却速率决定了奥氏体转变温度（Af），也决定了回弹、支撑力、疲劳寿命。
氧化或污染会让表面镍析出，影响疲劳和生物兼容性。
设备温度梯度、升温／冷却路径不一致，会造成批次间性能波动。
其中就有篇工艺研究指出：在 Nitinol 热处理中，冷却速率越快，其 Af 温度往往越低，超弹性能越强。
所以，设备不是“次要问题”，它是性能一致性、产品稳定性、甚至是注册验证成功与否的根基。

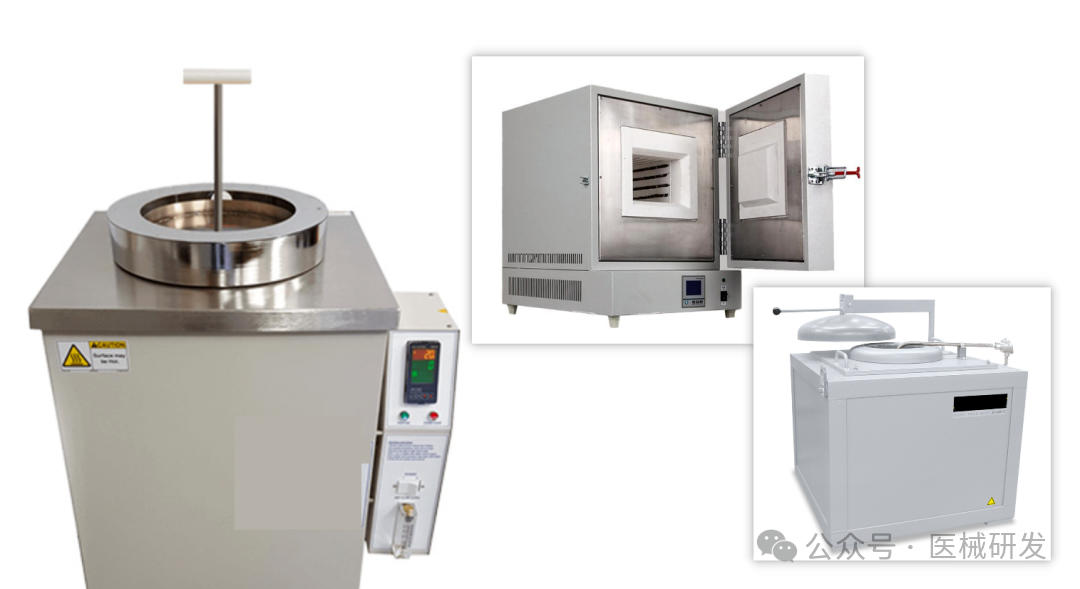

常见热处理设备，谁才适合你的支架？
箱式炉——研发初期的万能帮手
这是最常见的电炉加热设备。
优点：价格低，操作简单，切换灵活；小批量、多工艺验证时相对方便。
缺点：温度分布不均，相对难精确控制Af；若非惰性气氛，表面容易氧化发黑。
更适合研发早期的小样测试、材料筛选阶段。
盐浴炉-速度与温度均匀性的“双刃剑”
把需要热处理的工件直接浸入高温熔盐中加热，温度均匀。
优点：加热快，温度梯度小；对镍钛形状定型非常友好
缺点：熔盐具有腐蚀性，操作安全与环保成本高；工件表面易残留盐，需后处理
盐浴效果还是很好的，但是，在热处理完成后，清洗流程必需验证彻底，否则，盐残留可能影响表面处理。
流态粒子炉-现代工艺的“黄金平衡点”
这是氧化铝等细颗粒作为传热介质，通过气流使颗粒流化，工件浸入受热保温。
优点：加热快，温度均匀，可在惰性气氛中操作；无液体残留，清洁度高，安全性优于盐浴
缺点：设备成本较高；须防止颗粒污染，后续清洁仍在控制
对于血管支架、导丝类细结构器械，流态炉在性能一致性上往往优于箱式炉。
真空/惰性气氛炉-量产验证的“终极方案”
是在真空或惰性气体环境下加热，几乎无氧化
优点：表面清洁、无氧化、镍释放最低；变形小、可重复性高。
缺点：成本高，设备复杂，升温/冷却略慢。
在设备选型时，最可能忽略的5个维度
设备选得好不好，不在品牌，而在工艺匹配度。
温度控制精度——建议温差±3 °C以内是底线，否则 Af 温度会漂。
冷却速率控制——可调速吗？是否能记录曲线？
气氛保护能力——是否支持氩气或真空？氧化层厚度是多少？
夹具兼容性——能否稳定固定复杂支架、不造成形变？
验证与可重复性——有没有完整IQ/OQ/PQ 验证接口？数据可追溯吗？

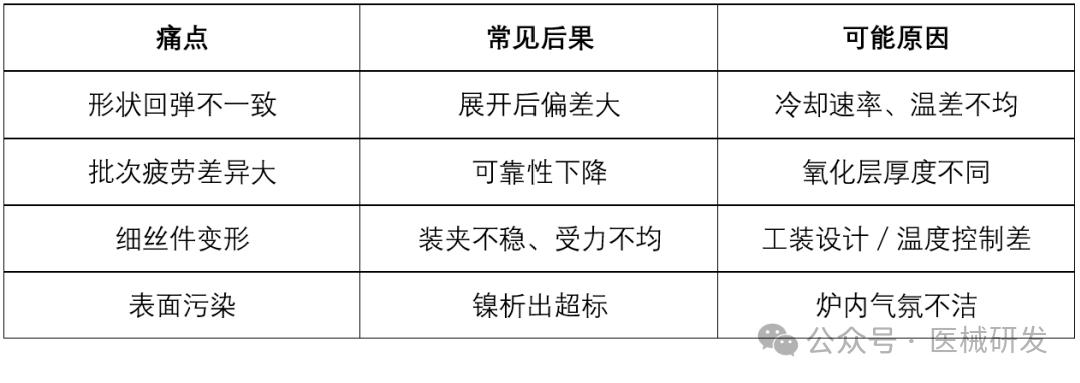

分享可能遇到的问题及其原因
最后，按惯例，来个互动 你们团队的热处理设备是怎样的？
有没有遇到过因为热处理设备差异，导致性能批次不一致的情况？
留言告诉我，也许我们可以一起做一场“设备避坑分享”。
如果这篇文章对你有帮助，欢迎转发给团队里的材料或工艺工程师——
作者：医械研发 霄 |
发表于
